D型泵系单吸单级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。
本型泵扬程H23-123.6米，流量为12.6-39.6米3/时。液体的温度不得超过80℃，广泛应用于矿山排水，工厂及城市给水之用。

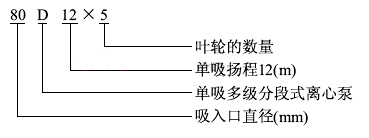

目前主要生产的 D型泵有：
50D8 80D12 100D16 125D25 | |
|
|
|
|
|
|
|
|
|
1 |
轴承盖 |
2 |
螺母 |
3 |
轴承 |
4 |
挡水套 |
5 |
轴套架 |
6 |
轴套甲 |
7 |
填料压盖 |
8 |
填料环 |
|
9 |
进水段 |
10 |
中间套 |
11 |
密封环 |
12 |
叶轮 |
13 |
中段 |
14 |
导叶挡板 |
15 |
导翼套 |
16 |
拉紧螺栓 |
|
17 |
出水段导翼 |
18 |
平衡套 |
19 |
平衡环 |
20 |
平衡环 |
21 |
出水段 |
22 |
尾盖 |
23 |
轴 |
24 |
轴套乙 | | | |
|
